غالبًا ما يشير الختم المتسرب إلى الجزء الخطأ. نستبدل الختم، لكن التسرب يعود. قد تكون المشكلة الحقيقية هي السطح الذي يركب عليه الختم، وليس الختم نفسه. هذا هو المكان الذي يمكن أن يربك فيه غلاف العمود حتى الفرق ذات الخبرة.
وفي هذا المقال نجيب: ما الفرق بين العمود والكم؟ سوف تتعلم ما يفعله كل جزء، ومكانه، وكيفية اكتشاف أدلة الفشل. ستلاحظ أيضًا متى يكون إصلاح غلاف العمود أكثر ذكاءً من تصنيع العمود أو استبداله.
العمود جزء عمل، وليس مجرد سطح. ينقل عزم الدوران من السائق إلى العنصر المدفوع. كما أنها تحمل أحمال الانحناء من الدفاعات والبكرات والوصلات وشبكات التروس. إذا فشل العمود، عادة ما تتوقف الآلة على الفور.
الأكمام لها مهمة مختلفة. لا يوجد لنقل الطاقة. إنه موجود لحماية السطح الذي قد يتآكل بسرعة كبيرة أو يتآكل بسهولة. يُعد غلاف العمود مثالًا شائعًا: يتم فرك الأختام والتعبئة عليه، بحيث يظل العمود الموجود أسفله سليمًا.
عادة ما يمر العمود عبر المجموعة بأكملها. يمكنك اعتباره العمود الفقري للنظام الدوار. تدعمها المحامل، وتتصل بها الوصلات، وترتبط بها العناصر الدوارة.
يتم وضع الكم أعلى العمود، مثل السترة. وهو يغطي منطقة محلية فقط، عادة بالقرب من الختم أو مجموعة التعبئة أو ختم الشفة. هذا الموقع ليس عشوائيا. هذا هو المكان الذي يؤدي فيه الاحتكاك والتعرض للسوائل إلى التآكل الأسرع.
العمود باهظ الثمن ويستغرق استبداله وقتًا طويلاً. غالبًا ما يتطلب الأمر عمليات تفكيك كبيرة وأعمال تحمل وفحوصات محاذاة. وقد يتطلب الأمر أيضًا إعادة صياغة أدوات التوصيل وفحص التوازن، وفقًا للجهاز.
من المفترض أن يتم استبدال الأكمام. عند اهتراء كم العمود، يمكنك استبدال الكم بدلاً من إصلاح العمود بالكامل. ومن الناحية العملية، يمكن أن يحول ذلك حدثًا طارئًا إلى مهمة صيانة مخططة، ولهذا السبب تحظى الأكمام بشعبية كبيرة في برامج الموثوقية الصناعية.
في منطقة الختم، يكون الاتصال ثابتًا. كمادات التعبئة ضد السطح الدوار. تعمل الأختام الميكانيكية على مسار يتم التحكم فيه، وأي تذبذب أو أخاديد يمكن أن يؤدي إلى التسرب والحرارة. إذا احتكت الأختام بالعمود مباشرة، يصبح العمود هو الجزء المتآكل، وهو نادرًا ما يكون الخيار الاقتصادي الأفضل.
يقوم غلاف العمود بتحريك ملامسة الاحتكاك إلى سطح مضحٍ. يظل العمود ثابتًا بأبعاده، بينما يتحمل الكم سوء الاستخدام. يعد هذا أحد أوضح الاختلافات الوظيفية بين 'العمود' و'الكم' في أعمال الصيانة الحقيقية.
عادةً ما تعطي اختيارات مواد العمود الأولوية للقوة والصلابة ومقاومة التعب. تستخدم العديد من الأعمدة الفولاذ الكربوني أو سبائك الفولاذ. تستخدم بعض التطبيقات الفولاذ المقاوم للصدأ عندما تكون مخاطر التآكل مرتفعة، ولكن القوة والتعب ما زالا يدفعان القرار.
غالبًا ما تعطي الأكمام الأولوية لمقاومة التآكل ومتانة السطح. قد يستخدم غلاف العمود الفولاذ المقاوم للصدأ، أو سطحًا صلبًا، أو طلاءًا للتعامل مع التآكل. غالبًا ما يحتاج أيضًا إلى تشطيب سطحي يمكن التحكم فيه حتى يمكن تشغيل الأختام بسلاسة ويمكن التنبؤ بها.
عندما يكون هناك مشكلة خطيرة في العمود، غالبًا ما ترى أعراضًا على مستوى النظام. يرتفع الاهتزاز، وتسخن المحامل، وتتآكل الوصلات، وترتفع قراءات الجريان. تشير هذه المشاكل عادة إلى نظام العمود، وليس فقط إلى سطح الختم.
عادة ما تبدو حالات فشل الأكمام مختلفة. ترى الأخاديد في مسار الختم، أو الحز من المواد الصلبة، أو الغبار المزعج في منطقة الملائمة، أو الحفر تحت الكم من السوائل المحتبسة. غالبًا ما تشير هذه القرائن إلى غلاف العمود وميزات الملاءمة أو الختم، وليس العمود نفسه.
Topic | رمح | كم / كم رمح |
الغرض الرئيسي | نقل عزم الدوران وتحمل الأحمال | حماية السطح ودعم الاتصال الختم |
موقع نموذجي | يعمل من خلال التجمع الكامل | يغطي منطقة تآكل محلية، غالبًا بالقرب من الأختام |
الضرر المشترك | الجريان، والشقوق التعب، وارتداء keyway | الأخاديد، والتسجيل، والقلق، والتآكل في الأطراف |
جهد الاستبدال | عالي؛ أعمال التفكيك والمحاذاة | أدنى؛ غالبًا ما يتم ذلك أثناء خدمة الختم |
المواصفات الرئيسية | الاستقامة، والصلابة، وتحمل يناسب | الانتهاء من السطح، والتركيز، وميزات الختم |
نصيحة: إذا فشل الختم مرتين في نافذة قصيرة، فافحص مسار الجلبة قبل إلقاء اللوم على نموذج الختم.
العمود هو العضو الدوار الرئيسي في معظم الآلات. في المضخة، يقوم بتشغيل المكره وينقل عزم الدوران من أداة التوصيل. في المحرك، يقوم بنقل عزم الدوران إلى المعدات المدفوعة. في علبة التروس، يحمل التروس وينقل الطاقة عبر مراحل.
يحمل العمود أيضًا أحمال الانحناء. تأتي هذه الأحمال من القوى الهيدروليكية في المضخات، وشد الحزام في محركات الأقراص، وقوى التروس في علب التروس، وعدم المحاذاة في أدوات التوصيل. ولهذا السبب تحتاج الأعمدة إلى القوة والصلابة. إذا أصبح الانحراف كبيرًا جدًا، فإن السدادات والمحامل تشهد ضغطًا إضافيًا، وتتسارع الأعطال.
عادة ما تكون الأعمدة مصنوعة من الفولاذ الكربوني المتوسط أو سبائك الفولاذ. تعتمد الدرجة الدقيقة على السرعة وعزم الدوران وأحمال الصدمات وأهداف التعب. تستخدم بعض الأعمدة الفولاذ المقاوم للصدأ عندما يكون التعرض للتآكل أمرًا لا مفر منه، ومع ذلك لا يزال المصممون بحاجة إلى قوة الكلال والقدرة الجيدة على التصنيع.
القوة مهمة لأن الأعمدة تواجه التحميل الدوري. حتى مسببات التوتر الصغيرة يمكن أن تبدأ في حدوث تشققات التعب مع مرور الوقت. يمكن أن تؤدي المفاتيح والأكتاف الحادة وسوء تشطيب السطح إلى زيادة الضغط المحلي. ولهذا السبب يتضمن تصميم العمود شرائح، وممارسات تصنيع دقيقة، وتركيبات يمكن التحكم فيها في المحامل والوصلات.
في الميدان، غالبًا ما يتم الحكم على حالة العمود من خلال الاستقامة والجريان. إذا كان الجريان مرتفعًا، يمكن أن تتأرجح الأختام وتسخن، حتى لو كانت وجوه الختم جديدة. يمكن أيضًا أن تتآكل المحامل بشكل أسرع لأن توزيع الحمل يتغير في كل دورة.
حالة Keyway مهمة أيضًا. يمكن أن يؤدي مجرى المفتاح البالي إلى فك أدوات التوصيل وإنشاء حالة من القلق. ويمكنه أيضًا إنشاء اهتزاز يبدو وكأنه مشكلة في الختم. إذا كنت تشك في حدوث مشكلات في العمود، فقم بقياس الجريان في نقاط متعددة وقارنه بمعايير المعدات أو حد بائع الختم.
ملحوظة: يمكن للجلبة استعادة سطح الختم، لكنها لا تستطيع تصحيح العمود المنحني أو المحاذاة السيئة.
في الصناعة، يمكن أن تعني كلمة 'كم' أشياء كثيرة. غلاف الأنبوب يحمي الأنابيب من خلال الجدار. غلاف الجلبة يدعم سطح التحمل. غلاف بطانة يحمي الغلاف من التآكل. هذه كلها 'أكمام' صالحة، ولكنها لا تعني نفس الجزء.
ولهذا السبب فإن الوضوح مهم فيما يتعلق بأوامر العمل وطلبات الشراء. في المعدات الدوارة، غالبًا ما تعني الأكمام جلبة العمود، ولكن ليس دائمًا. عندما تقول Shaft Sleeve، فإنك تقلل من الغموض وتمنع وصول الأجزاء الخاطئة أثناء إيقاف التشغيل.

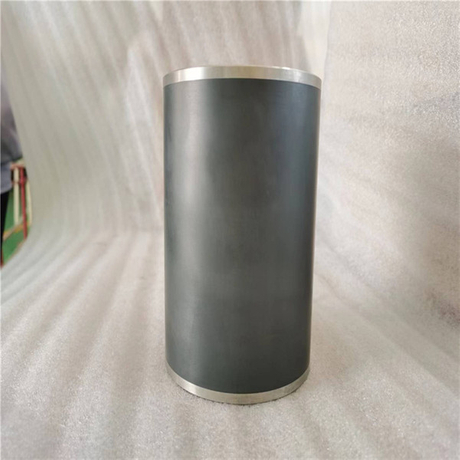

غلاف العمود عبارة عن أنبوب قابل للاستبدال يتم تركيبه فوق العمود، عادة عند الختم أو منطقة التعبئة. يوفر سطحًا خارجيًا يمكن التحكم فيه للاتصال. كما أنه يحمي العمود من التآكل والتآكل. عندما يتآكل الكم، تقوم باستبداله بدلاً من إصلاح العمود في كل مرة.
يأخذ التصميم الجيد للأكمام أيضًا في الاعتبار الختم أسفل الأكمام. تستخدم العديد من الأكمام حلقات دائرية أو حشوات في أحد طرفيها لمنع التسرب الالتفافي. إذا زحف السائل تحت الكم، فقد يؤدي ذلك إلى حدوث تآكل خفي وفشل مفاجئ لاحقًا.
غالبًا ما تكون جلبة إصلاح العمود رقيقة الجدار ومصنوعة للإصلاحات الميدانية السريعة، خاصة بالنسبة لأختام الشفاه. يتم تثبيته عادةً باستخدام أداة برنامج التشغيل وقد يشتمل على شفة يمكن تركها أو قطعها للتخليص. إنها طريقة سريعة لاستعادة المسار البالي دون الحاجة إلى المعالجة الآلية.
يمكن أن يكون غلاف العمود الكامل أكثر سمكًا وأكثر تصميمًا. وقد يتم تصميمها لنموذج مضخة معين، وتتضمن ميزات الختم، وتستخدم مواد مطورة للخدمة القاسية. كلا النوعين عبارة عن 'أكمام'، لكن التحديد يعتمد على الواجب والتخليص وعدد مرات تكرار المشكلة.
منطقة الختم هي منطقة عالية الطاقة. فهو يرى الاحتكاك والحرارة وكيمياء السوائل طوال اليوم. التعبئة يمكن أن تطحن المسار عند دخول المواد الصلبة. يمكن أن تصبح الأختام الميكانيكية ساخنة أثناء الظروف المضطربة. حتى الخدمات النظيفة يمكن أن تسبب التآكل لساعات طويلة.
يركز غلاف العمود على الحماية في المكان الذي يحدث فيه الضرر بشكل أكبر. إنه تكتيك موثوقية مستهدف: حماية المنطقة الصغيرة التي تفشل أولاً، بدلاً من إعادة بناء نظام العمود بالكامل في كل دورة.
التعبئة تحتاج إلى سطح ثابت لإغلاقها بشكل جيد. إذا كان سطح التشغيل محززًا أو غير متساوٍ، يقوم المشغلون بتشديد التغليف أكثر، مما يؤدي إلى زيادة الحرارة، مما يزيد من التآكل. يساعد الغلاف على كسر تلك الدورة من خلال توفير مسار ثابت يسهل صيانته.
تحتاج الأختام الميكانيكية إلى جودة سطحية جيدة ونفاذية منخفضة. يمكن أن تساعد الأكمام في توفير تشطيب سطحي قابل للتكرار، خاصة بعد أن أدى التآكل السابق إلى إتلاف العمود. عندما يتم تركيب الغلاف بشكل صحيح، تميل الأختام إلى أن تكون أكثر برودة وتستمر لفترة أطول.
يعد التسرب الالتفافي أسفل الكم أحد أكثر أوضاع الفشل التي يساء فهمها. عندما يزحف السائل تحت الكم ويستقر هناك، فإنه يخلق بيئة صدع. يمكن أن يبدأ التآكل تحت الكم وينتشر دون أن يكون مرئيًا.
تعمل ميزات الختم النهائي والتجميع النظيف والملاءمة الصحيحة على تقليل هذا الخطر. إذا رأى فريقك حفرًا متكررًا تحت الأكمام، فتعامل مع الأمر على أنه مشكلة إغلاق ونظافة أولاً، وليس مجرد مشكلة مادية.
ملحوظة: إذا بدأ الحفر عند أطراف الأكمام، فإن التسرب الالتفافي يكون مشتبهًا به بقوة.
نقطة القرار الأولى هي ما إذا كان الضرر موضعيًا. يعتبر الغلاف مثاليًا لشريط التآكل الضيق عند مسار الختم. يكون أقل فعالية إذا امتد التآكل على مقطع طويل، أو إذا تم تقليل قطر العمود بشكل كبير.
نقطة القرار الثانية هي النفاذ. إذا كان العمود منحنيًا أو كانت المحامل مفككة، فمن الممكن أن ينتهي الأمر بالتمايل. هذا التذبذب سوف يعاقب الأختام بسرعة. في تلك الحالات، تحتاج إلى تصحيح نظام الدوار قبل توقع نجاح الجلبة.
نقطة القرار الثالثة هي شدة التآكل. يمكن إدارة التنقر الخفيف باستخدام مواد الأكمام وميزات الختم. قد يؤدي فقدان المعدن العميق إلى تقليل جودة الملاءمة والموثوقية. بالنسبة للتآكل الشديد، قد يكون التشغيل الآلي أو الاستبدال هو الخيار الأكثر أمانًا.
قد يكون من الصعب تجهيز العمود في مكانه. يتطلب الوصول والأدوات والإعداد المتحكم فيه. ويمكنه أيضًا تغيير الأبعاد المهمة، مما قد يؤثر على إعدادات الختم والتخليص. يمكن أن يكون استبدال العمود أكثر إزعاجًا، لأنه غالبًا ما يؤدي إلى مهام تفكيك ومحاذاة أعمق.
غالبًا ما يقلل غلاف العمود من الوقت والمخاطر. يمكنك استبداله أثناء أعمال الختم، وغالبًا ما يكون ذلك خلال نفس فترة الصيانة. كما أنه يقلل من الحاجة إلى الاحتفاظ بالأعمدة الاحتياطية على الرف، الأمر الذي قد يكون مكلفًا ويستهلك المساحة.
قبل طلب الأكمام، تأكد من حجم العمود حيث يعمل الختم، وليس فقط عند نقطة قياس مناسبة. تأكد من أن طول الأكمام يغطي شريط التآكل الكامل بالإضافة إلى الهامش. تأكد من أن أي شفة سوف تقوم بمسح غرفة الختم أو السكن.
بالنسبة للخدمات الحيوية، اطلب الفحص والتتبع. تأكد من توقعات التشطيب السطحي لنوع الختم الخاص بك. تعمل هذه الفحوصات على منع الأجزاء الخاطئة وإعادة العمل بسرعة أثناء انقطاع التيار.
نصيحة: أنشئ 'مواصفات غلاف الأصول' قصيرة تسرد احتياجات الحجم والطول والتشطيب والختم النهائي لكل مجموعة مضخات.
عندما يعود التسرب بسرعة، فمن المغري تبديل الأختام مرة أخرى. لكن التسرب المتكرر يشير غالبًا إلى السطح الموجود أسفل الختم. إذا كان مسار الجلبة محززًا، فلن يتمكن الختم من الحفاظ على فيلم ثابت أو نمط اتصال. إذا كان تشطيب السطح خشنًا جدًا، فلن يمكن أبدًا تسوية التغليف بشكل صحيح.
فحص بسيط يمكن أن يوفر الوقت. استخدم الضوء واللمس للتحقق من مسار الأكمام. ابحث عن التلال أو التهديف أو تغير اللون الناتج عن الحرارة. إذا تمكنت من التقاط أخدود بظفر، فمن المحتمل أن يتم استبدال غلاف العمود.
إذا تعطلت الأكمام بشكل متكرر، يصبح الملاءمة والتركيب من أهم المشتبه بهم. يمكن أن تسبب المقاسات الفضفاضة القلق الذي يظهر على شكل غبار أحمر بالقرب من منطقة الملاءمة. يمكن أن يؤدي التثبيت الجاهز إلى حدوث نفاذ، مما يؤدي إلى تسخين الأختام وتسريع التآكل. يمكن أن يؤدي الوضع الخاطئ إلى ترك جزء من الأخدود القديم مكشوفًا، وبالتالي يعمل الختم على الأسطح المختلطة.
لكسر الدورة، قم بقياس العمود بشكل صحيح في زوايا متعددة. تحقق من وجود نتوءات بالقرب من الكتفين وممرات المفاتيح. تأكد من دفع الكم بشكل مستقيم وتثبيته بالكامل. عادةً ما توفر هذه الخطوات العملية قيمة أكبر من تغيير العلامات التجارية للأختام.
غالبًا ما يفاجئ التآكل المخفي تحت الأكمام الفرق. وقد لا يظهر إلا بعد إزالة الكم. في حالة وجود تسرب جانبي، يمكن أن يؤدي السائل المحبوس إلى حدوث تآكل في الشقوق. بمجرد أن يبدأ، يمكن أن ينتشر تحت الكم ويقلل من سلامة العمود.
الوقاية واضحة ومباشرة: حافظ على الختم النهائي، وحافظ على نظافة المجموعة، واستبدل السدادات النهائية أثناء خدمة الأكمام. إذا استمر التآكل في التكرار، فقم بترقية مادة الجلبة أو أسلوب الختم النهائي، ومراجعة التحكم في كيمياء العملية.
أعراض | على الأرجح السبب الجذري | التحقق الأول | الخطوة التالية العملية |
سد التسريبات بعد وقت قصير من إعادة البناء | مسار الأكمام مخدد أو خشن | فحص الفرقة OD الأكمام | استبدل الكم، وتحقق من النهاية |
تعديلات التعبئة المتكررة | التعبئة الزائدة والحرارة | تحقق من تسجيل المسار | تقليل الحمل، وتحسين خطة التدفق |
غبار أحمر بالقرب من الأكمام | تناسب فضفاضة والقلق | فحص منطقة ملائمة معرف | تصحيح التداخل أو استبدال الأكمام |
تأليب تحت الأكمام | تجاوز التسرب في نهايات الأكمام | تحقق من حالة الختم النهائي | استبدال الأختام النهائية، وتحسين تصميم الختم |
يرتفع الاهتزاز بعد الإصلاح | نفاذ رمح أو الأكمام الجاهزة | قياس الجريان في شريط الختم | المحاذاة الصحيحة والجلوس |
يحمل العمود عزم الدوران والحمل عبر الماكينة بأكملها. يحمي الغلاف السطح المحلي حيث يحدث التآكل بشكل أسرع. يتم وضع غلاف العمود على مسار الختم، لذلك يتم فرك الأختام عليه بدلاً من العمود. عندما تكتشف وجود أخاديد أو نقر أو حفر تحت الكم، فإن استبدال الكم غالبًا ما يكون الإصلاح الأكثر ذكاءً.
للحصول على إصلاحات موثوقة وجودة قابلة للتكرار، يمكن لـ Jinan Tanmng New Material Technology Co., Ltd . دعم احتياجاتك. تساعد حلول الأكمام العمودية الخاصة بها على استعادة الأسطح المانعة للتسرب، وتحسين مقاومة التآكل والتآكل، وتقليل وقت التوقف عن العمل من خلال التحجيم المتسق ودعم الخدمة.
ج: عمود ينقل الحمل وعزم الدوران. الأكمام تحمي سطح التآكل المحلي.
ج: غلاف العمود عبارة عن سطح مسار مانع للتسرب قابل للاستبدال يقلل من تلف العمود.
ج: استبدل العمود إذا كان به نفاذية عالية، أو تشققات، أو فقدان كبير للقطر.
ج: تساعد الأكمام العمودية عندما تأتي التسربات من الأخاديد أو التشطيب الخشن أو الحفر.
ج: غالبًا ما تؤدي إصلاحات جلبة العمود إلى تقليل وقت التوقف عن العمل والتكلفة، ولكن الملاءمة والتخليص مهمان.
